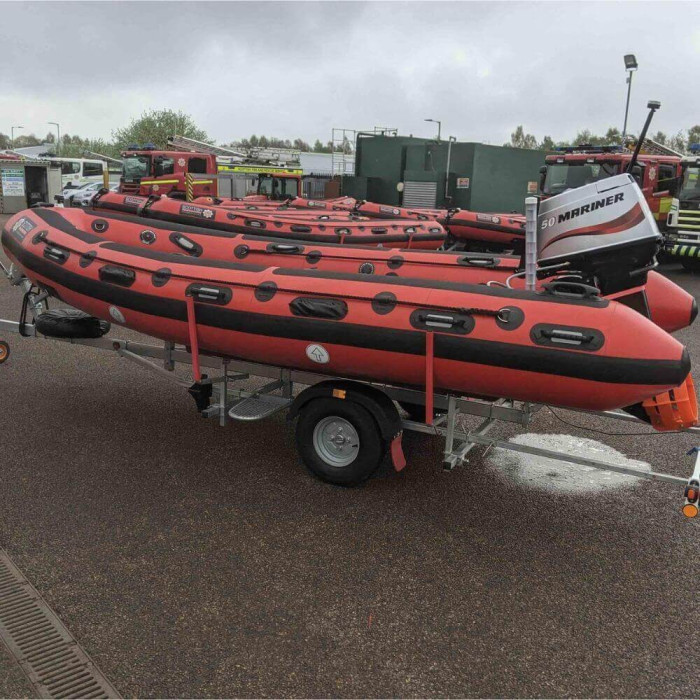

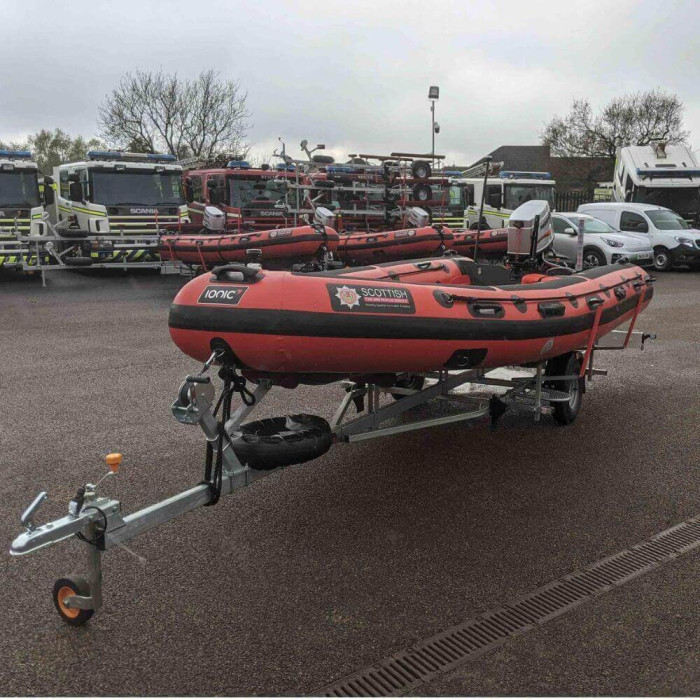

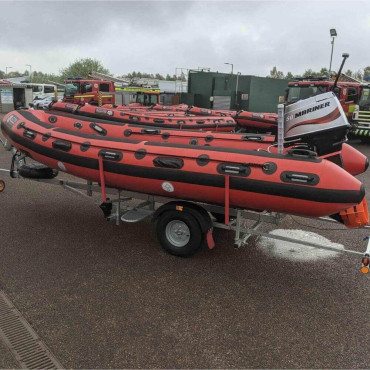

Zasnovan je tako, da je lahek za lažje ročno rokovanje in ga je mogoče namestiti na prikolico, kar je priporočljivo za večje reševalne enote, ali pa ga prenašamo v kovčku/vreči za shranjevanje.

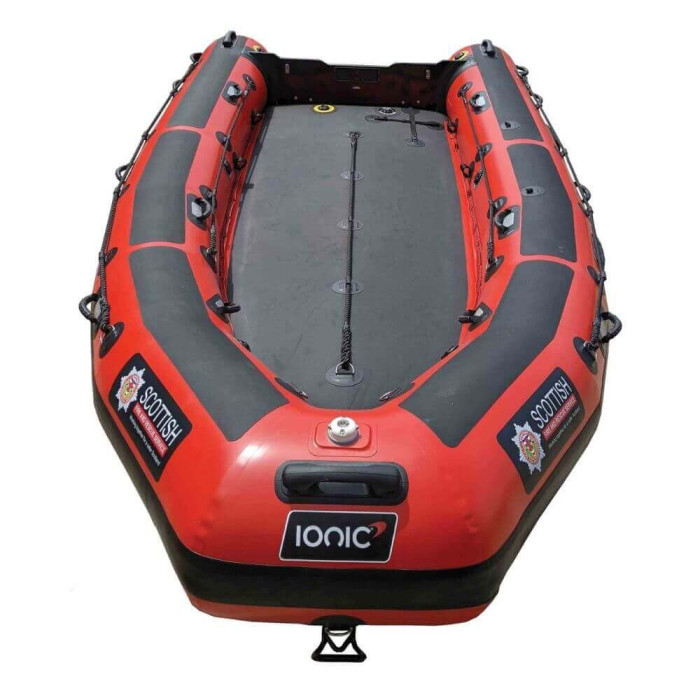

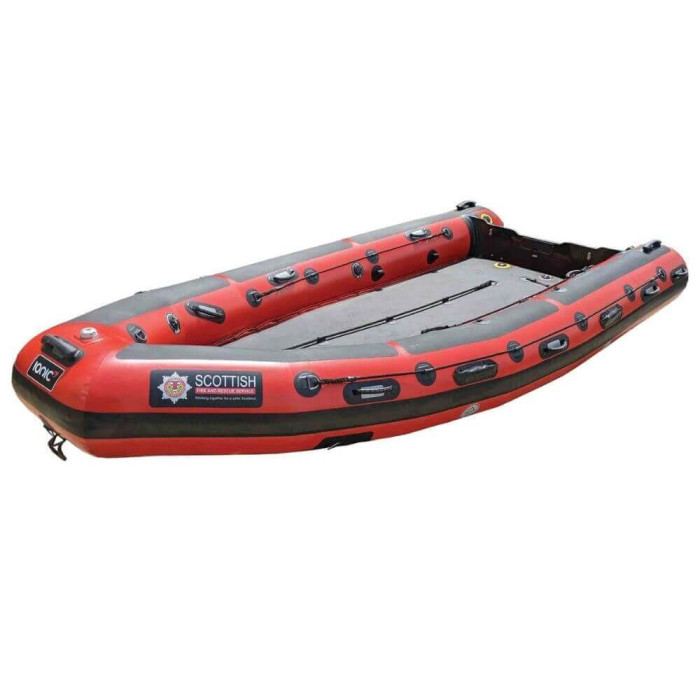

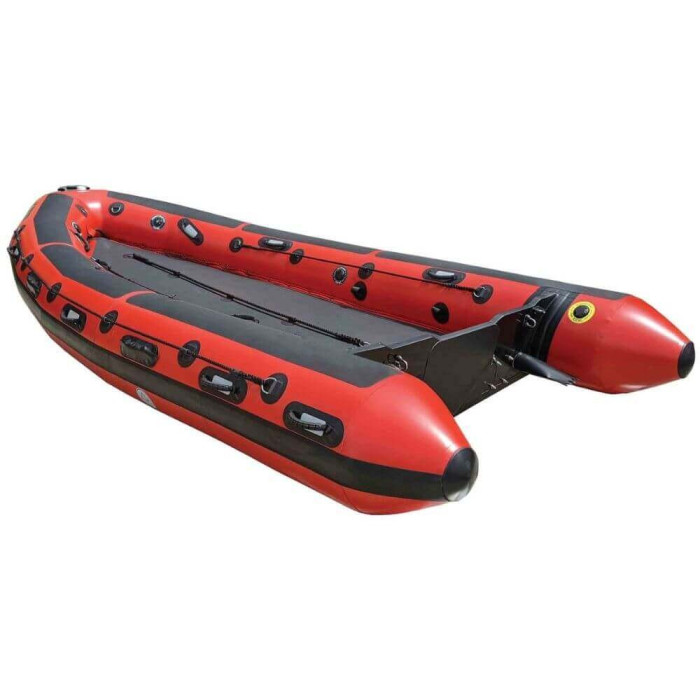

Visokotlačna zasnova krova in kobilice je izdelana z uporabo izračunane metode interferenčnega prileganja, tako da se deli, ko so popolnoma napihnjeni, zaskočijo drug na drugega. Konstrukcija plovila po tej metodi zagotavlja plovilu dodatno trdnost in togost, s čimer se poveča zmogljivost in stabilnost plovila brez potrebe po togih komponentah. Razporeditev krova in kobilice za to plovilo zagotavlja plitek trup v obliki črke V za visoko hitrost in sledenje pri nizki hitrosti.
Plovilo je opremljeno z vrvmi za ponovno prevrnitev v desno ter z zunanjimi in notranjimi rešilnimi vrvmi, ki so pritrjene na sponzorje skupaj z rešilno vrvjo na palubi, ki operaterjem omogoča, da v neugodnih delovnih pogojih sprejmejo nizek položaj opornikov.
Ranger 470 Sponzorji imajo pet ločenih zračnih komor s povezovalnimi ventili med vsako komoro. Vsaka komora ima ventil za napihovanje/praznjenje, ki je namenjen za hitro napihovanje z uporabo visokotlačnih zračnih jeklenk ali z uporabo običajne ročne/nožne črpalke. Ventili za razbremenitev tlaka (PRV) so nameščeni na obeh sponah, kobilici in krovu za dodatno varnost pri napihovanju z jeklenkami s stisnjenim zrakom.
Nosilnost
- največje število oseb 11
- Največja nosilnost vključno z motorjem 1300 kg
Mere / teža
- Skupna dolžina 4,7 m
- Skupna širina 2,2 m
- Notranja dolžina 3,4 m
- Notranja širina 1,2 m
- Zložena teža 95 kg
Inflacija
- Število komor v Sponzorjih 5
- Odstranljiva napihljiva kobilica 1
- Napihljiv visokotlačni Airdeck 1
- Skupaj zrakotesne komore 7
- Sponzor delovni tlak (krma) 5 psi
- Sponzor delovni tlak (lok) 3 psi
- Delovni tlak na krovu 9 psi
Vlečne točke
- D-obročki za vleko premca 3
- Vlečna ušesa na krmi 2
Sponzorji in krov
- 150 mm (6”) visokotlačna zračna ploščad
- 500 mm (20”) Hypalon sponzorji
- Sponzorji so sestavljeni iz 5 komor, ki so med seboj povezane preko ventilov
Ojačitve
- Sponzor našitki na sedežih
- Sponzor zaščita na spodnji strani
- 110 mm stranski zaščitni pas Sponzor
- 200 mm zaščitni pas kobilice
- Prečna zaščitna plošča
Ventili
- Povezovalni ventili na Sponzorjih
- Izolacijski ventil kobilice
- Točke za hitro napihovanje na Sponzorjih in krovu
- Dopolnite točke za napihovanje/praznjenje sponzorjem
- PRV so nameščeni na Sponzorjih, kobilici in krovu

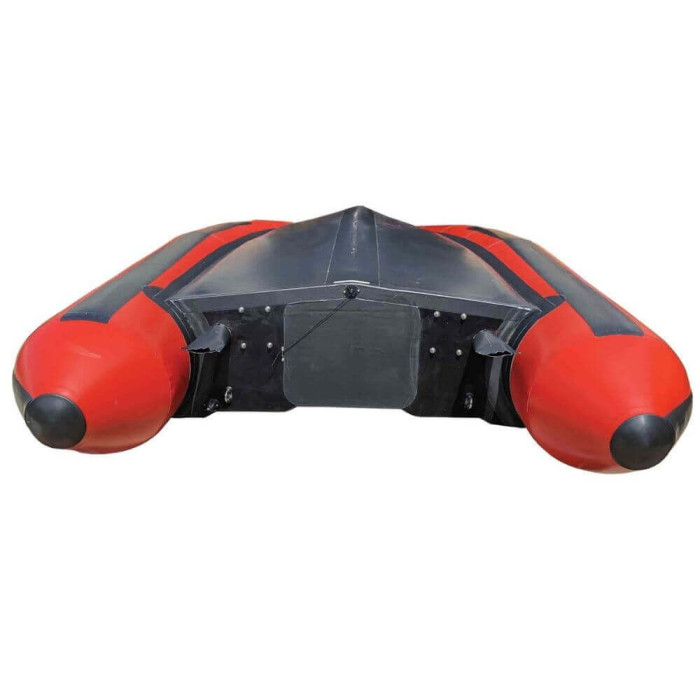

Transom
- 40 mm težka kompozitna konstrukcija
- Aluminijasta izvenkrmna montažna plošča
- Samo varstveni odtoki na krovu
- Izpustni ventil kobilice
- Očesa za vleko
- Pritrdilna točka motorja
Tkanina
- Sponzorji - ORCA Hypalon
- Kobilica - ORCA Hypalon
- Našitki za sedeže - ORCA Hypalon
- Paluba - ORCA Hypalon Double skin Drop Thread
Certificiranje
- ISO-6185-3: 2018 Kategorija C
Pakirane mere / teža
- 150(d) x 80(š) x 60(v) cm
- 95 kg
